我單位在給客戶加工零件過程中，需要在長700mm的白鋼上貫穿加工4×4mm2的線切割穿絲孔，要求孔位置與外圓同軸度小于1.2mm。這種700mm長度！??！是不是難住了一批人？

1.零件分析

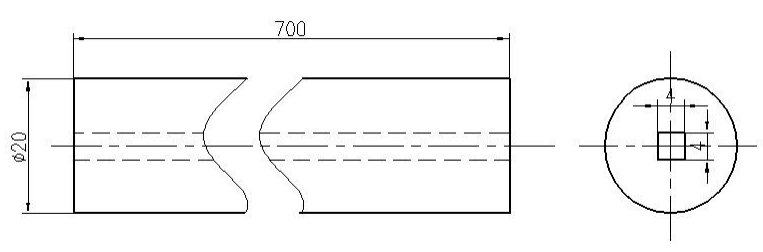

該零件材料為白鋼，硬度60-70HRC，外徑20mm、長度700mm，對于這種超長零件，一般的機床加工方法不適用，考慮到預加工為線切割穿絲孔，便可以用電火花加工。

首先在中心部位預加工一個φ1～2mm的線切割穿絲孔，然后用線切割穿絲在零件內部割出一個4×4mm2的方孔。

2.工裝設計

用電火花加工該零件時，采用直徑2mm、長度1m的空心銅電極穿孔，由于電極直徑小，自身剛性差，在加工時容易發生抖動或彎曲，無法準確定位和直線進給，所以建議配合電極導向裝置使用，才能在加工深小孔時不偏離中心位置。

為了解決上述問題,技術人員設計了一種加工深小孔的導向裝置，能夠準確定位，有效提升電火花穿孔機的加工范圍。

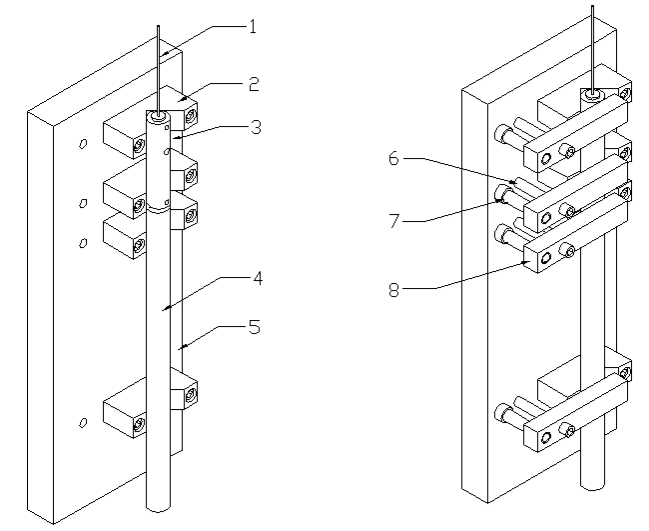

1、電極  2、V型塊  3、雙頭導向套  4、工件

5、安裝底座   6、鎖緊螺栓  7、支撐螺栓  8、壓板

雙頭導向套和V型塊統一安裝在底板上并且中心對應，使電極能夠準確的定位和直線進給、以及提高電極的剛性，從而有效滿足了放電加工時的工作要求，并相應提升了加工穩定性。

3.使用加工過程

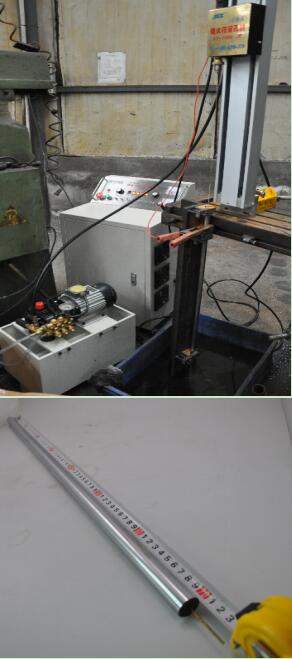

使用此工裝加工后的零件，進口端和出口端偏離中心位置僅有0.8mm，完全滿足偏離1.2mm以內的工藝要求。

綜上所述：應用該導向裝置，不僅可以解決電極強度不足和偏離中心的問題，V型塊的應用還可以使雙頭導向套和工件為同一基準，自動找正中心位置，如果需要加工不同直徑的小孔只需更換配套的雙頭導向套即可！
